Pozdravljeni,
zanima me, koliko vodnikov je v HDMI kablu oz. koliko je dejansko uporabljenih pri povezavi hišnega kina in TVja?

Rad bi namreč naredil pretvornik iz VGA kabla v HDMI, samo preden ga grem rezat me zanima, če bo 15 žic dovolj

Hvala!!!!



S

shootek

Fizikalc

3. sep 2007

886

87

28

select 1 from dual;

• 22. nov 2007

• #2

http://en.wikipedia.org/wiki/Hdmi

Bo to dovolj?



B

boskosi

Fizikalc

4. sep 2007

1.423

1

38

• 22. nov 2007

• #3

da nebom odpiral nove teme .... mene zanima ena taka slika ki prikazuje kateri pini se uporabijo za priklop mrežnega/utp kabla .... da bo dovolj jasno ne mislim vseh pinov, ampak samo tiste, ki so potrebni za mrežno povezavo ..... bi prosil za kaki link, al pa če bo sem kdo prilepil kako slikco .... hvala



A

Alioth

Pripravnik

8. avg 2007

469

7

18

• 22. nov 2007

• #4

Citat:
Uporabnik boskosi pravi:

da nebom odpiral nove teme .... mene zanima ena taka slika ki prikazuje kateri pini se uporabijo za priklop mrežnega/utp kabla .... da bo dovolj jasno ne mislim vseh pinov, ampak samo tiste, ki so potrebni za mrežno povezavo ..... bi prosil za kaki link, al pa če bo sem kdo prilepil kako slikco .... hvala

Klikni za razširitev

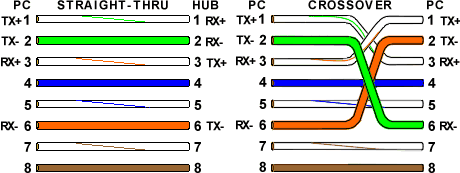

Uporabi zeleno in oranžno parico (TX+ TX- RX+ RX-).

PS: po novem standardu sta zelena in oranžna zamenjani, kar pa pri uporabljenih pinih ničesar ne spremeni.



Priponke

•

  8,6 KB · Ogledi: 580

Nazadnje urejeno: 22. nov 2007

B

boskosi

Fizikalc

4. sep 2007

1.423

1

38

• 22. nov 2007

• #5

točno to sem hotel, barve me tak ne zanimajo, samo pini ki se morajo priključit ... hvala ti, imaš ***** ...... mam pa še eno vprašanje okol tega .... kaka pa je vezava za kabel crossover?



A

Alioth

Pripravnik

8. avg 2007

469

7

18

• 23. nov 2007

• #6

Desni del slike je za crossover. Tx gre na Rx in obratno (+ na + in - na -).



M

mihagr

Pripravnik

25. avg 2007

393

23

18

Ljubljana

• 23. nov 2007

• #7

In barve so še kako pomembne, ker je to:
1. standard (sicer obstaja še eden, ampak...),
2. čez nekaj časa ne boš vedel zakaj je ta kabel drugaen kot so drugi,
3. drugi ne bojo vedeli zakaj je tako.



Audio

Pripravnik

6. avg 2007

243

2

18

• 23. nov 2007

• #8

Barve so pomembne tudi zato, ker je vsak barvni par drugače twistan.



B

boskosi

Fizikalc

4. sep 2007

1.423

1

38

• 23. nov 2007

• #9

aja se opravičujem, šele zdaj vidim da piše na sliki



I

igi

Guru

13. okt 2007

5.393

1.013

113

Celje

Obišči stran

• 27. nov 2007

• #10

Standard ni kr tak brez veze.... kabel je twistan z namenom! Sploh pri večjih razdaljah se lahko pojavijo motnje! Tako da ni to kr telefonska linija...

l.p.



Z

Zardoz

Pripravnik

25. sep 2007

63

0

6

• 27. nov 2007

• #11

Citat:
Uporabnik igi pravi:
Standard ni kr tak brez veze.... kabel je twistan z namenom! Sploh pri večjih razdaljah se lahko pojavijo motnje! Tako da ni to kr telefonska linija...

Klikni za razširitev

Točno tako! Pred leti, ko sem delal UTP kable za domačo mrežo, sem razporedil parice po "svojem standardu". Rezultat je bil, da je mreža na 10Mb delala vredu, na 100Mb pa ne.



Audio

Pripravnik

6. avg 2007

243

2

18

• 27. nov 2007

• #12

Citat:
audio a mi lahko razložiš to bolj podrobno, kako drugače twistan, levo, desno itd, pa v čem je razlika pri signalu

Klikni za razširitev

Vsi so twistani v isto smer, samo niso enako dolgi "zavoji". Če malo bolj zakompliciram lahko pri vsakem paru vidiš npr RX- RX+ ali TX- TX+. Teh raje ne menjaj ker, kot so že zgoraj napisali, boš lahko imel probleme z motnjami. Le te se namreč s twistanjem pravilnih signalov v večji meri odpravijo.



B

boskosi

Fizikalc

4. sep 2007

1.423

1

38

• 27. nov 2007

• #13

Citat:
Uporabnik Audio pravi:
boš lahko imel probleme z motnjami.

Klikni za razširitev

kaj a to velja tudi za kabel z zunanjim opletom???



I

igi

Guru

13. okt 2007

5.393

1.013

113

Celje

Obišči stran

• 28. nov 2007

• #14

JA



B

boskosi

Fizikalc

4. sep 2007

1.423

1

38

• 28. nov 2007

• #15

ja v čem pa je pol smisel zunanjega opleta če ne zaščita pred zunanjimi vplivi



M

MUC

Fizikalc

4. sep 2007

1.716

99

48

• 28. nov 2007

• #16

ksz

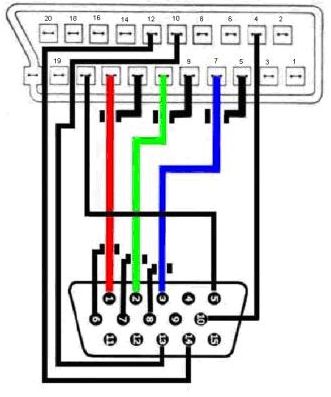

Ali se bo po priloženi shemi prenašala samo slika ali tudi zvok? Si mislim, da ne

Ali bi zadeva delovala, če povežem na tak način hišni kino (scart) in TV (VGA).

Hvala!



Priponke

•

  23 KB · Ogledi: 572

F

Fusion

Fizikalc

1. okt 2007

13.448

3

38

• 28. nov 2007

• #17

samo slika.

nared pa poročaj. me zanima kak bo glede resolucije in frekvence. boljši imajo še neko vezje vmes.



I

igi

Guru

13. okt 2007

5.393

1.013

113

Celje

Obišči stran

• 30. nov 2007

• #18

Citat:
Uporabnik boskosi pravi:
ja v čem pa je pol smisel zunanjega opleta če ne zaščita pred zunanjimi vplivi

Klikni za razširitev

tu niti ni toliko govora o zunanjih motnjah... bolj medsebojni vplivi signalov...



B

boskosi

Fizikalc

4. sep 2007

1.423

1

38

• 30. nov 2007

• #19

torej če bi hotel v enem kablu imet na dveh paricah internet/mrežo, po drugih dveha pa npr. siol tv bi prihajalo do medsebojnih motenj???



I

igi

Guru

13. okt 2007

5.393

1.013

113

Celje

Obišči stran

• 2. dec 2007

• #20

na krajši razdalji bi zadeva po moje delovala
