3D tiskalnki

hermann · 3. maj 2023

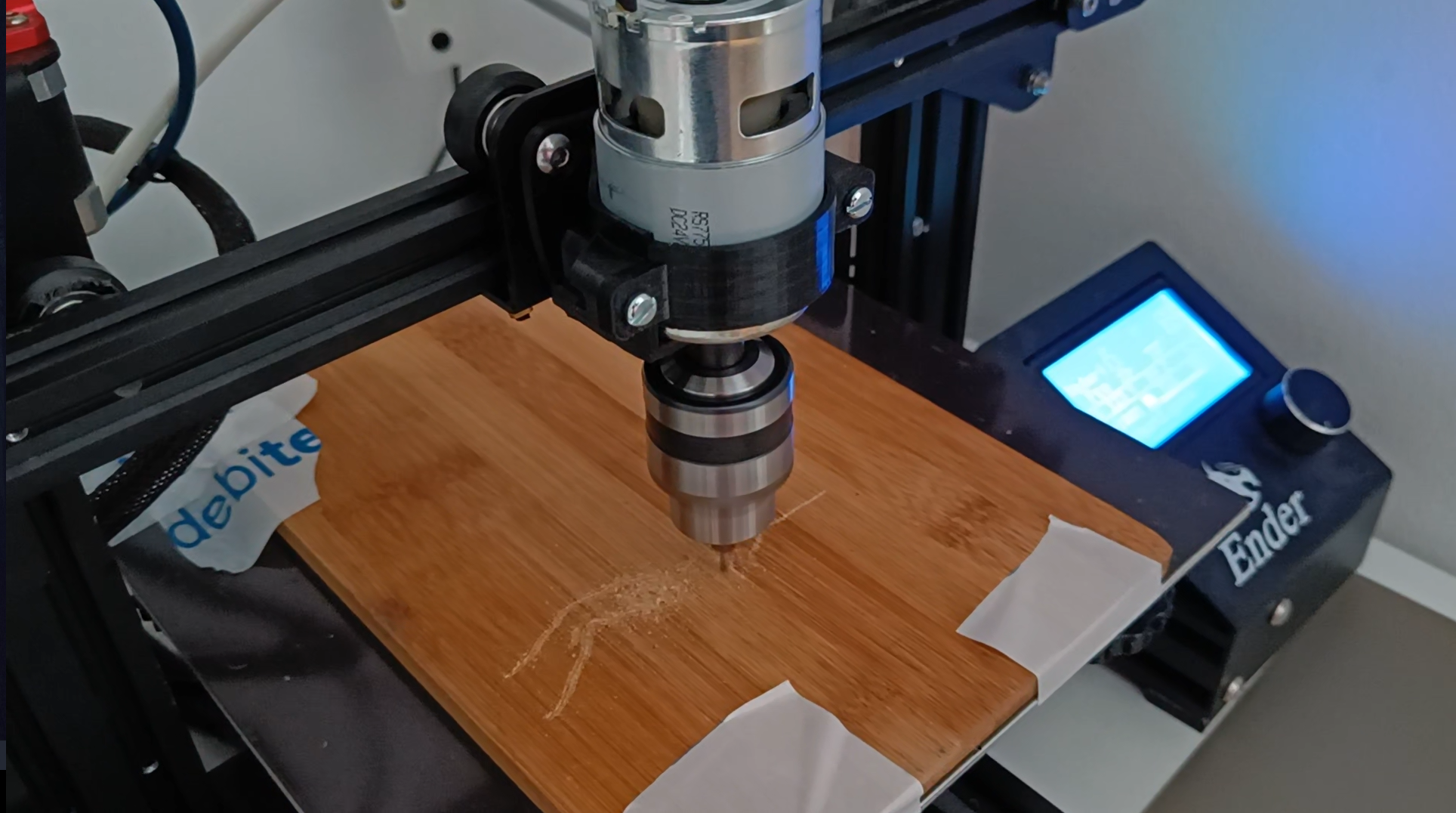

Jaz sem pa danes iz enderja naredil to abominacijo...

Test št.1 kar z navadnim 2mm svedrom v les. Ciljni namen je, da kdaj pa kdaj zrezkam kakšen enostaven prototipni pcb.

hermann · 4. maj 2023

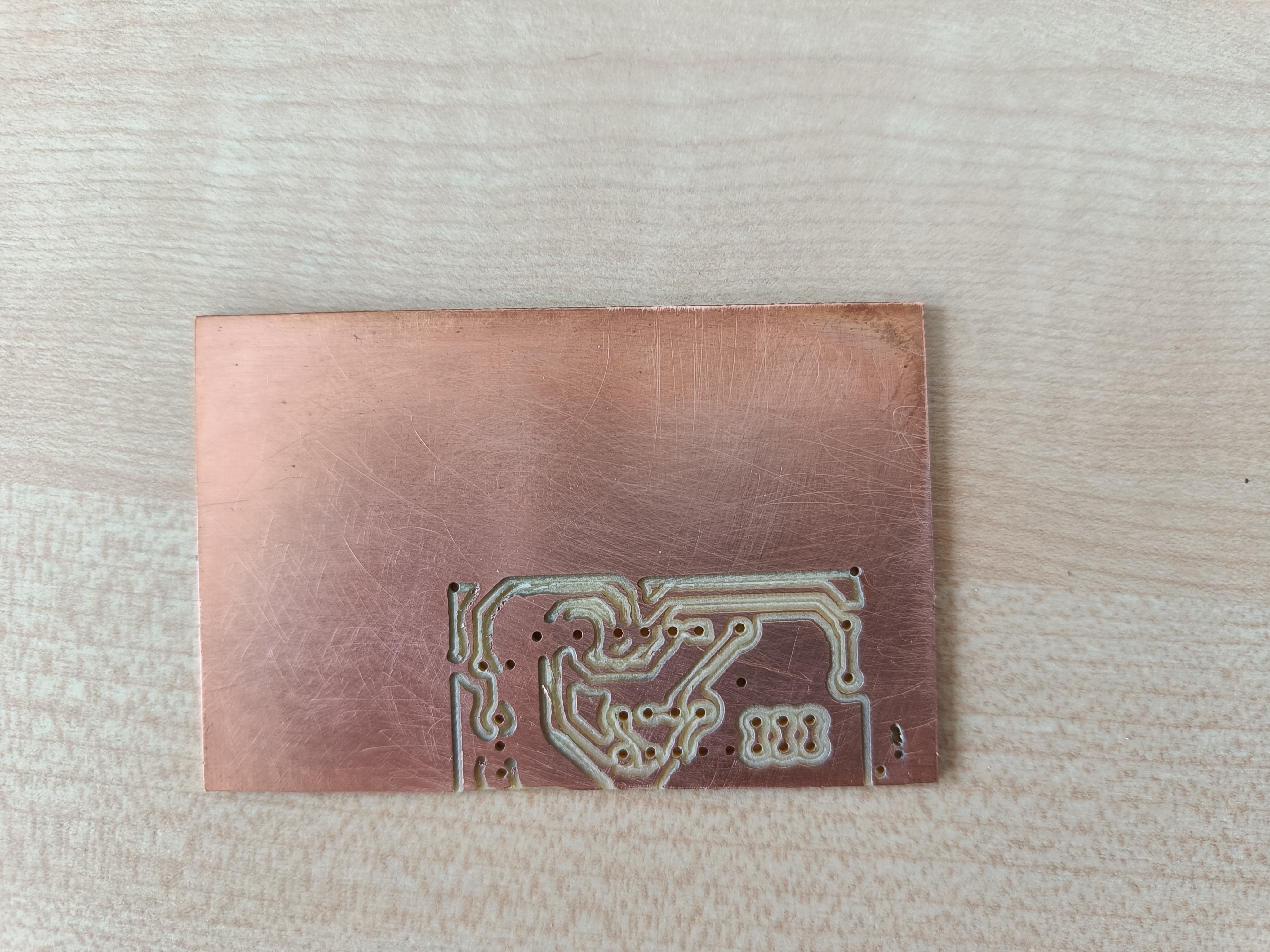

Tole je prvi poskus izdelave pcbja, ki je sicer šel čisto po zlu, sem se pa marsikaj naučil iz njega...

1.) Kitajski nožki za 1€ komplet so samo za hec. 0.8mm sem polomil še preden sem dobro začel rezkat. Rezkal sem potem kar z 1mm nožkom, ki je prevelik za izvožene fajle (vse sem delal za 0.8mm)
2.) Zrezkal in izvrtal luknje je čisto ok (pač prevelik je)
3.) Odrezat ploščico ne gre z istim nožkom, ker ga polomi ko keks
4.) Pogruntat moram kje se mi naredi par cm zamik, da mi potem ploščico fali
5.) brez sesalca je svinjarija vsepovsod

pek007 · 4. maj 2023

S kaksnimi nozki to delas? Pa kaksen motor imas? Ker ti motorji zgledajo enako, majo pa od 15w pa do 90w. Jaz sem s temi kitajskimi brez problema laufal na 1,5kw motorju v les in nisem nobenga zlomu... Kaj pa ce imas runout mal prevelik?

hermann · 4. maj 2023

Nožki so tile: https://vi.aliexpress.com/item/32384459450.html (0.3 - 1.2mm)
Motor je tale (24v 10000 rpm): https://vi.aliexpress.com/item/32954455244.html

Po mojem moram pri rezanju samo zelo, zelo upočasnit premike pa bo šlo. Saj je logično. Se še lovim pri vsem skupaj.

pek007 · 4. maj 2023

Ok, si sel mal narobe pomoje... To so svedri in ne za millat... Tu je normalno, da ti je polomilo... Tu je sam za lukne delat... Drugace za pcb trace delat se uporablja te pomoje...

€ 2,89 40%OFF | 10pcs 10/15/20/25 Degrees PCB Engraving Bit V Shap Tip End Mill Tungsten Carbide PCB CNC Milling Cutter

0.94€ 86% OFF|5d End Mill|tungsten Carbide Cnc Milling Cutter Set 10pcs 5d V-shaped Engraving Bits

Smarter Shopping, Better Living! Aliexpress.com

a.aliexpress.com

Jaz sem s temi cist lepo les graviral... Pa ni nobenga zlomilo... Tudi s takim motorjem kot ga imas ti...

Ce bi se rad igral, ti komot odstopim kaksnega...

hermann · 4. maj 2023

Uporabnik pek007 je napisal:
Ok, si sel mal narobe pomoje... To so svedri in ne za millat... Tu je normalno, da ti je polomilo... Tu je sam za lukne delat... Drugace za pcb trace delat se uporablja te pomoje...

Tale majster uporablja enake svedre kot jaz:

Pri meni se je zalomilo pri zadnjem koraku, ko se za pcb naredi izrez. Očitno je treba zelo počasne premike (3mm/s) pa v več passih pobirat po 0.3mm pa gre...

Uporabnik pek007 je napisal:
Ce bi se rad igral, ti komot odstopim kaksnega...

Tnx, so tako poceni, da bom kar naročil par različnih kompletov pa se zabaval...

pek007 · 4. maj 2023

ne, ima drugačne... ti imaš prov sveder sveder... ti majo pa zobke gor... imam tudi take... drugače so pa ti:

5.86€ |Carbide End Mills | Cnc End Mill Bits | End Mill Cutters | Milling Cutter | Carbide Cutter - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

ti se tud ne bodo zlomil... sem probal v les in delajo ok... ponavad najcenejši so 3.175mm, mislim da je to 1/8... a imaš collet er10? al maš sam distančnik iz 5mm na 1/8?

ja, ne gre se za dnar, ampak za čas

pri nas so 20€ pa 2 dni, na kitajskem so pa 2€ pa 2 meseca :valjamse:

sam to je razlika...

pek007 · 4. maj 2023

ok, zdej vidim, ti maš prov glavo od bormašine gor... tu je mal kruto... runout... dej probi rajš če že naročas eno od teh dveh stvari:

cenejša varianta:

2.37€ |Motor Copper Shaft Coupling | Rigid Motor Shaft Coupler | Coupling Motor Connector - Shaft Couplings - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

ali "dražja":

19.99€ 19% OFF|Tool Holder Milling Cutter | Chuck Milling Machine | Milling Machine Tools - Er16 Spring - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

nemenabijat · 4. maj 2023

Jaz sem imel podobno idejo rezkanja. Potem sem delal z laser printerjem in toner tranferjem in jedkanjem doma, dokler nisem našel kitajcev kateri v enem tednu pošlejo narejen bord. Narišem vezje, pošljem na JLCPCB in cez en teden imam 10 plat.
Če ti je pa rezkanje kot hobi, pa nadaljuj v tem.

hermann · 4. maj 2023

Uporabnik pek007 je napisal:
ok, zdej vidim, ti maš prov glavo od bormašine gor... tu je mal kruto... runout... dej probi rajš če že naročas eno od teh dveh stvari:

ja, ponucal sem glavo od bormašine, ker je bla pri roki, edino za cente sem adapter za na 5mm os nabavil

sem zdaj naročil komplet er11 collet + une koruzaste svedre (sem mislil, da sem že v prvo te nabavil, vidim pa več kot očitno itak za en burek), pa še ena druga rezila

hermann · 4. maj 2023

Uporabnik nemenabijat je napisal:
Jaz sem imel podobno idejo rezkanja. Potem sem delal z laser printerjem in toner tranferjem in jedkanjem doma, dokler nisem našel kitajcev kateri v enem tednu pošlejo narejen bord. Narišem vezje, pošljem na JLCPCB in cez en teden imam 10 plat.
Če ti je pa rezkanje kot hobi, pa nadaljuj v tem.

saj jaz tudi pošljem, da mi profesionalno naredijo, edino včasih hočem še isti dan pa samo en kos... zato rezkanje

toner transfer pa pacanje s kemikalijami sem se tudi šel en čas, samo to pa res nima več smisla

pek007 · 4. maj 2023

Uporabnik hermann je napisal:
ja, ponucal sem glavo od bormašine, ker je bla pri roki, edino za cente sem adapter za na 5mm os nabavil

sem zdaj naročil komplet er11 collet + une koruzaste svedre (sem mislil, da sem že v prvo te nabavil, vidim pa več kot očitno itak za en burek), pa še ena druga rezila

er11? pa kakšno os maš na motorju? tiste k sem ti jaz linkal je 8mm lukna... za nataknt gor... glej da maš prave.

no, če si nabavu vse kar sem ti linkal... pol bi mogu dobit dost bolši in uporaben rezultat... poročej kako ti bo šlo...

aja, pa še to sem se spomnu... če se že greš neki resno

pol ti pa ne predlagam nič več :valjamse:

speed controller za motor... potem ko lahko obrate štimaš, odkriješ še eno novo dimenzijo... pa sploh ker ni tolk zlat

Page Not Found - Aliexpress.com

hermann · 4. maj 2023

Uporabnik pek007 je napisal:
er11? pa kakšno os maš na motorju? tiste k sem ti jaz linkal je 8mm lukna... za nataknt gor... glej da maš prave.

nabavil sem er11 s 5mm luknjo za na 5mm os... z 8mm nimam kaj delat

kontroler za motor pa že imam

pek007 · 4. maj 2023

no, pol si pa rtr

sam še poročat moreš, kako bo šlo

haloski_pepek · 8. maj 2023

Uporabnik nemenabijat je napisal:
Jaz sem imel podobno idejo rezkanja. Potem sem delal z laser printerjem in toner tranferjem in jedkanjem doma, dokler nisem našel kitajcev kateri v enem tednu pošlejo narejen bord. Narišem vezje, pošljem na JLCPCB in cez en teden imam 10 plat.
Če ti je pa rezkanje kot hobi, pa nadaljuj v tem.

imaš naslov kitajcev, ki ti zdelajo bord?

futuristic · 8. maj 2023

PCB Prototype & PCB Fabrication Manufacturer - JLCPCB

Industry-leading PCB prototype manufacturer,offers 24 hours Quick Turn PCB prototype, PCB assembly and Reliable small-batch PCB production.

jlcpcb.com

jtfc · 12. maj 2023

Ta firma se mi dopade...skos so všečne zadeve.

brane_new · 8. jun 2023

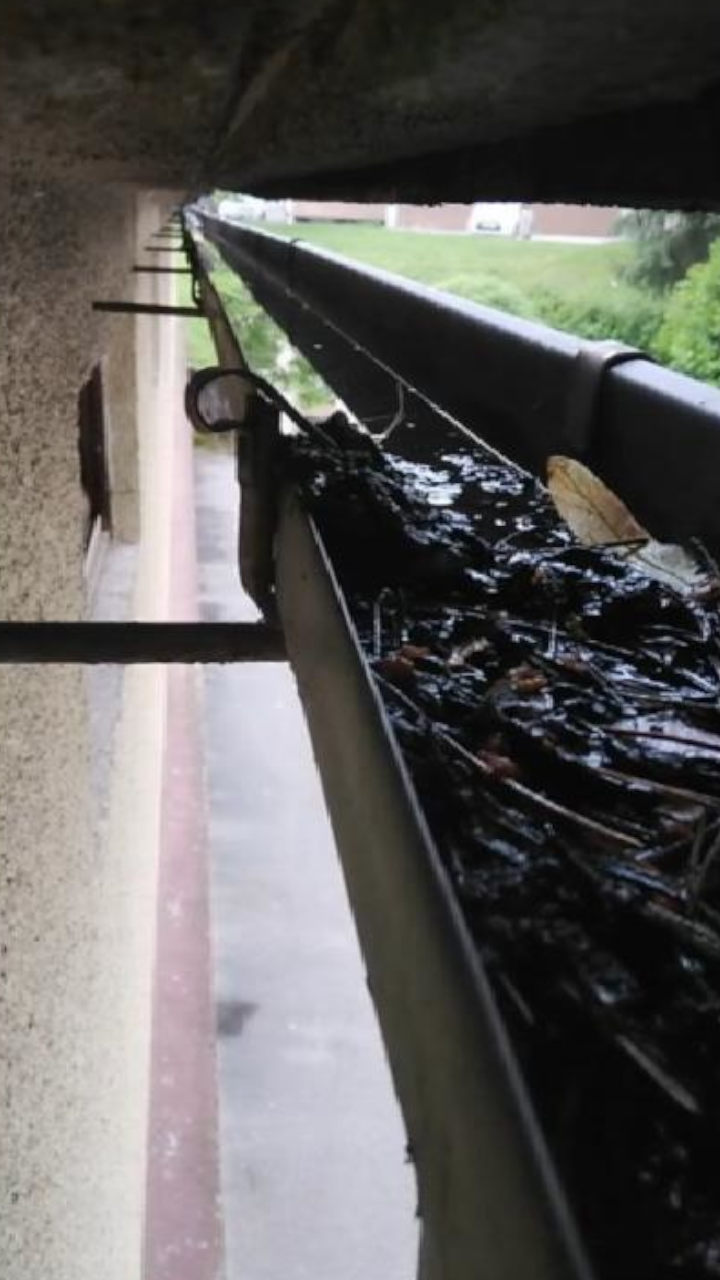

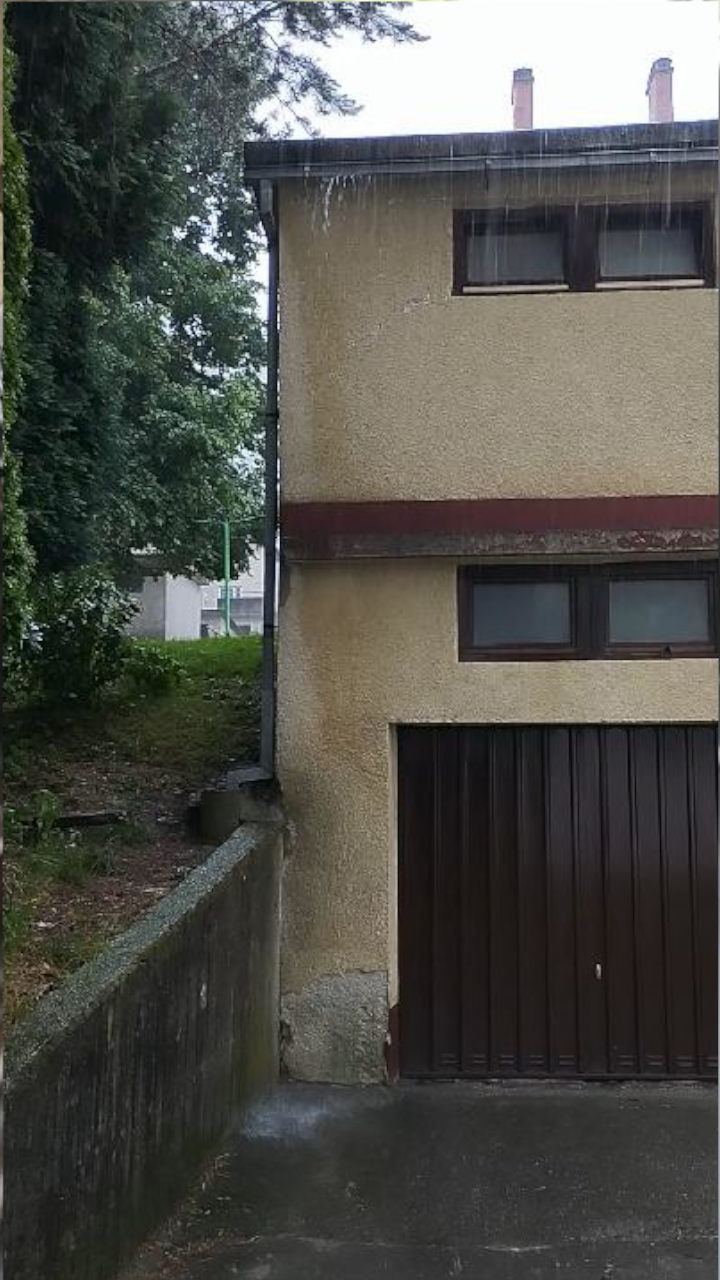

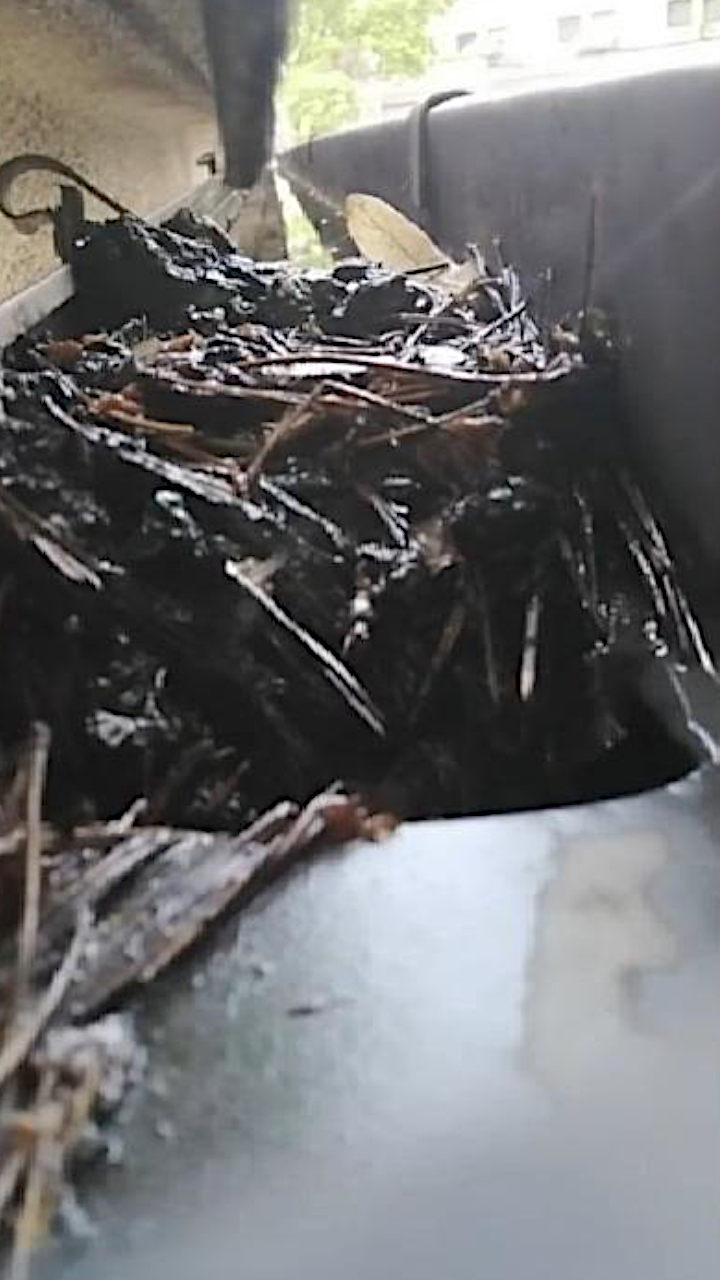

Torej, tik pred odtokom, se mi v žlebu naberejo smeti, ki zapirajo dotok nove deževnice po žlebu. Deževnica se preliva preko žleba in mi uničuje fasado pri dnu (drugi projekt).

Dostop do strehe je izredno otežen. Mogoče imam vrtoglavico ali kaj! Rad bi karseda enostavno očistil odpadke.

Variante so bile mreža, kovinska mrežica v obliki posode, vstavljen nov žleb, lopatica.

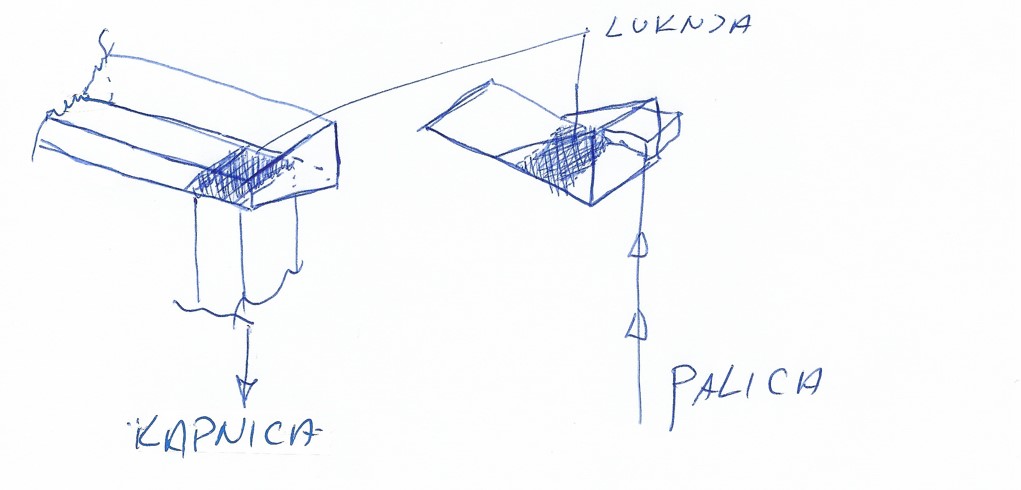

In na koncu 3D printanje take lopatice, ki bi jo nataknil na palico, vstavil v U - 4 oglati žleb. Po potrebi bi s palico dvignil to lovilno lopatico z smetmi, jo očistil in vstavil nazaj v žleb. Teža smeti je max 0,5 - 0,8 kg. MAX! Dim 500x80x80. Detajli pred izvedbo projekta. Princip sem uporabil za slikanje situacije - foto na palico.

Nasveti in pomoč. Dvignem sam na relaciji Ljubljana - Zasavje - Celje. Plačam tudi če bo zastonj!

luka51 · 8. jun 2023

Greš v prvo gradbeno trgovino in kupiš ono kepo žičnato, ko se da v žleb se vsaj odtok ne bo mašil.
Glede te lopatice pa ne razumem najbolj koncepta.

futuristic · 8. jun 2023

Uporabnik brane_new je napisal:
Torej, tik pred odtokom, se mi v žlebu naberejo smeti, ki zapirajo dotok nove deževnice po žlebu. Deževnica se preliva preko žleba in mi uničuje fasado pri dnu (drugi projekt).

Dostop do strehe je izredno otežen. Mogoče imam vrtoglavico ali kaj! Rad bi karseda enostavno očistil odpadke.

Variante so bile mreža, kovinska mrežica v obliki posode, vstavljen nov žleb, lopatica.
In na koncu 3D printanje take lopatice, ki bi jo nataknil na palico, vstavil v U - 4 oglati žleb. Po potrebi bi s palico dvignil to lovilno lopatico z smetmi, jo očistil in vstavil nazaj v žleb. Teža smeti je max 0,5 - 0,8 kg. MAX! Dim 500x80x80. Detajli pred izvedbo projekta. Princip sem uporabil za slikanje situacije - foto na palico.

Nasveti in pomoč. Dvignem sam na relaciji Ljubljana - Zasavje - Celje. Plačam tudi če bo zastonj!

Poglej priponko 68352 Poglej priponko 68354 Poglej priponko 68355

Poglej priponko 68356

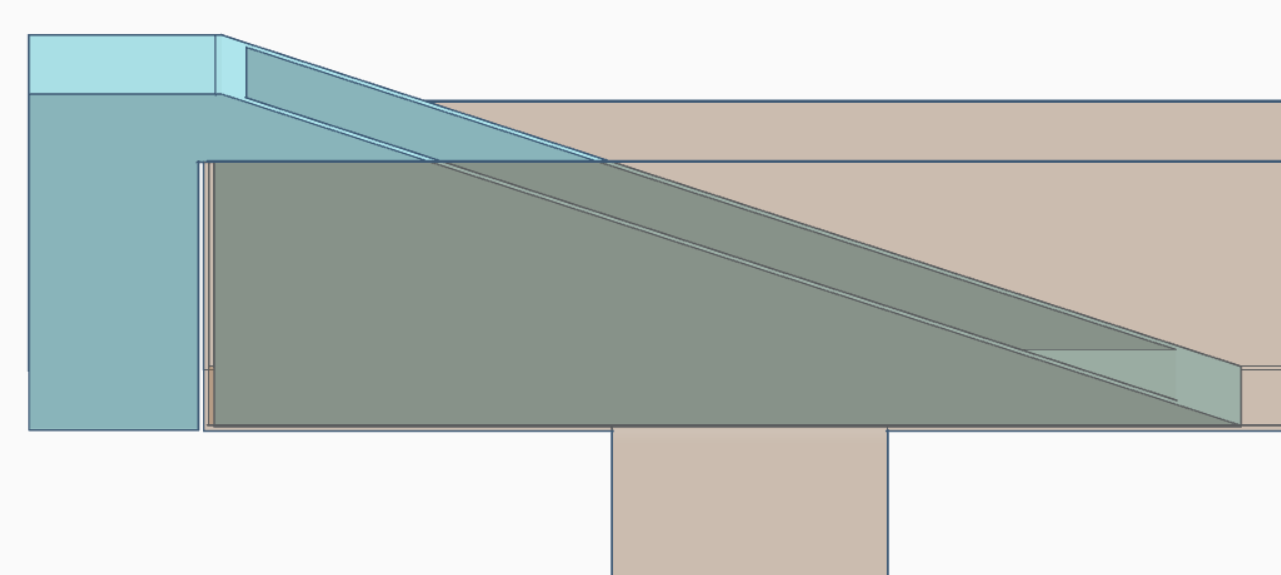

Če prav razumem bi rad nekaj takega:

Tole zna vzet blizu 1kg filamenta ki mora bit vzdržljiv torej vsaj PETG. Imho je material cca 30€ pa še en sixpack...
