pritrditveni momenti

Diablo

Fizikalc

19. jul 2007

5.360

3

38

• 17. apr 2008

• #1

potreboval bi tabelo zategovalnih momenotv za metrične matice, Vem da se razlikujejo od namena uporabe, ampak ce obstaja kakšna splošna tabela za matice oziroma vijake 8,8 itd. Iz vidika bolj varstva pri delu.

ce ima kdo kej takega.



V

veselilisjak

Sloven´c

22. jul 2007

25.331

355

83

38

• 17. apr 2008

• #2

Verjetno boš tule prej dobil odgovor: http://www.strojnistvo.com/forum.php



Z

zlatorog87

Pripravnik

14. jan 2008

177

1

18

na Seniku

• 17. apr 2008

• #3

morda bi kaj takega pisalo v krautovem strojniškem priročniku....



Benady

Fizikalc

20. jul 2007

6.825

1

38

• 17. apr 2008

• #4

TOLE si malo preštudiraj



Diablo

Fizikalc

19. jul 2007

5.360

3

38

• 17. apr 2008

• #5

ja, to mi je v grobem nekak jasno, ampak tam vmes je lepo napisano, da je en nacin privijanja in momenti za natične ključe...ampak več kot tega stvka pa ni, ce bi bla pa simpatična tabelica poleg, bi pa zmagali

))



Benady

Fizikalc

20. jul 2007

6.825

1

38

• 17. apr 2008

• #6

Lahko ju3 pogledam v strojniški priročnik, ga mam na šihtu.

Čeprav dvomim v obstoj take tabelice. Pričakuješ da se M6 zateguje z n Nm, M8 z n+x, M10 z N+4x ali tako nekako? Se mi zdi da je predpisani moment bolj odvisen od kvalitete vijaka/matice. Ker pri npr avtomobilu so momenti predpisani samo za vijake od felten pa vijake na glavi motorja, le-ti so pa bolj mehki in jih lahko tudi odlomiš, če si konj (vsaj jaz sem jih pri mopedu). Ostalo pa zateguješ po občutku.

Mam prav al narobe?



Benady

Fizikalc

20. jul 2007

6.825

1

38

• 17. apr 2008

• #7

Moment [ kN ]
NAVOJ_________min. ___________max
M6 ______________7 _____________9
M8 _____________18 ____________22
M10 ____________36 ____________44
M12 ____________63 ____________77
M16___________ 153___________ 187
M20 ___________297 ___________363
Tabela 3: Momenti privijanja vijačnih zvez



V

veselilisjak

Sloven´c

22. jul 2007

25.331

355

83

38

• 18. apr 2008

• #8

Citat:
Uporabnik Benady pravi:
Ker pri npr avtomobilu so momenti predpisani samo za vijake od felten pa vijake na glavi motorja, le-ti so pa bolj mehki in jih lahko tudi odlomiš, če si konj (vsaj jaz sem jih pri mopedu). Ostalo pa zateguješ po občutku.

Mam prav al narobe?

Klikni za razširitev

Za druge avte ne vem, lahko ti pa povem za MB. Imam tule dva debela fascikla Service manual za MB 190 2,5D in je za vsako pizdarijo poleg napisano s koliko Nm je potrebno priviti.



WolfSLO

Pripravnik

20. avg 2007

183

0

16

• 18. apr 2008

• #9

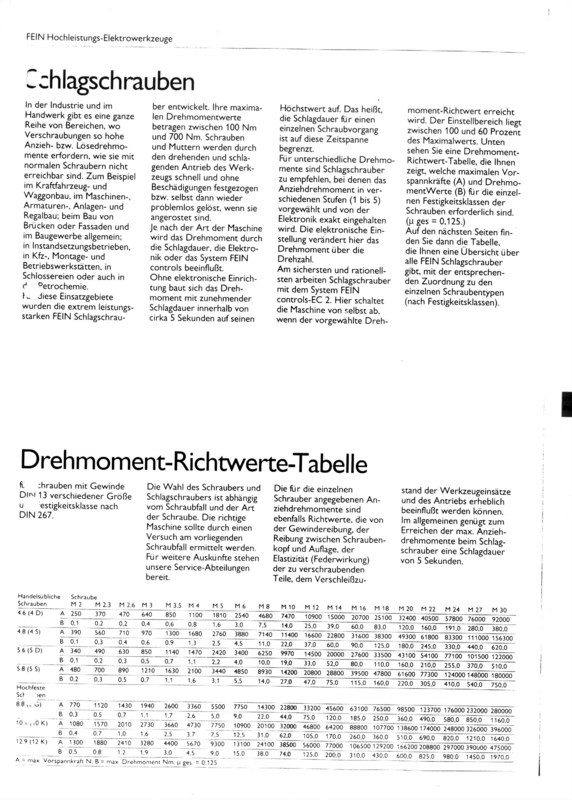

Sem skeniral iz fascikla

Lp



Priponke

•

  119,4 KB · Ogledi: 6.360

M

mac77

Fizikalc

22. avg 2007

4.541

37

48

• 18. apr 2008

• #10

Splosno tabelo je bolj tezko najti ker je moment odvisen od trdote vijaka, dolzine vijaka.....Odvisno je kaka je vijacna zveza, lahko je "elasticna"-natezni vijaki....



dekca

alter gentleman

25. jul 2007

3.964

0

36

123

• 21. apr 2008

• #11

Citat:
Uporabnik Benady pravi:
Moment [ kN ]
NAVOJ_________min. ___________max
M6 ______________7 _____________9
M8 _____________18 ____________22
M10 ____________36 ____________44
M12 ____________63 ____________77
M16___________ 153___________ 187
M20 ___________297 ___________363
Tabela 3: Momenti privijanja vijačnih zvez

Klikni za razširitev

Moment je v Nm, kN so pa sila. Tole je bolj verjetno, koliko sile (natezne) zdrži določen vijak, preden se odtrga.
7 kN za M6 vijak? To je cirka slabih 700kg

Če bi to vzel kot moment (da bi vzel meter dolgo štango in se s 70 kilami obesil gor, da bi ga zategnil), bi ti vsak šrauf v roki ostal - odtrgan.



Benady

Fizikalc

20. jul 2007

6.825

1

38

• 22. apr 2008

• #12

Ups
