Ponovno eno vprašanje za elektro poznavalce :)

Priklop kopalniškega ventilatorja ki podpira dve hitrosti delovanja.

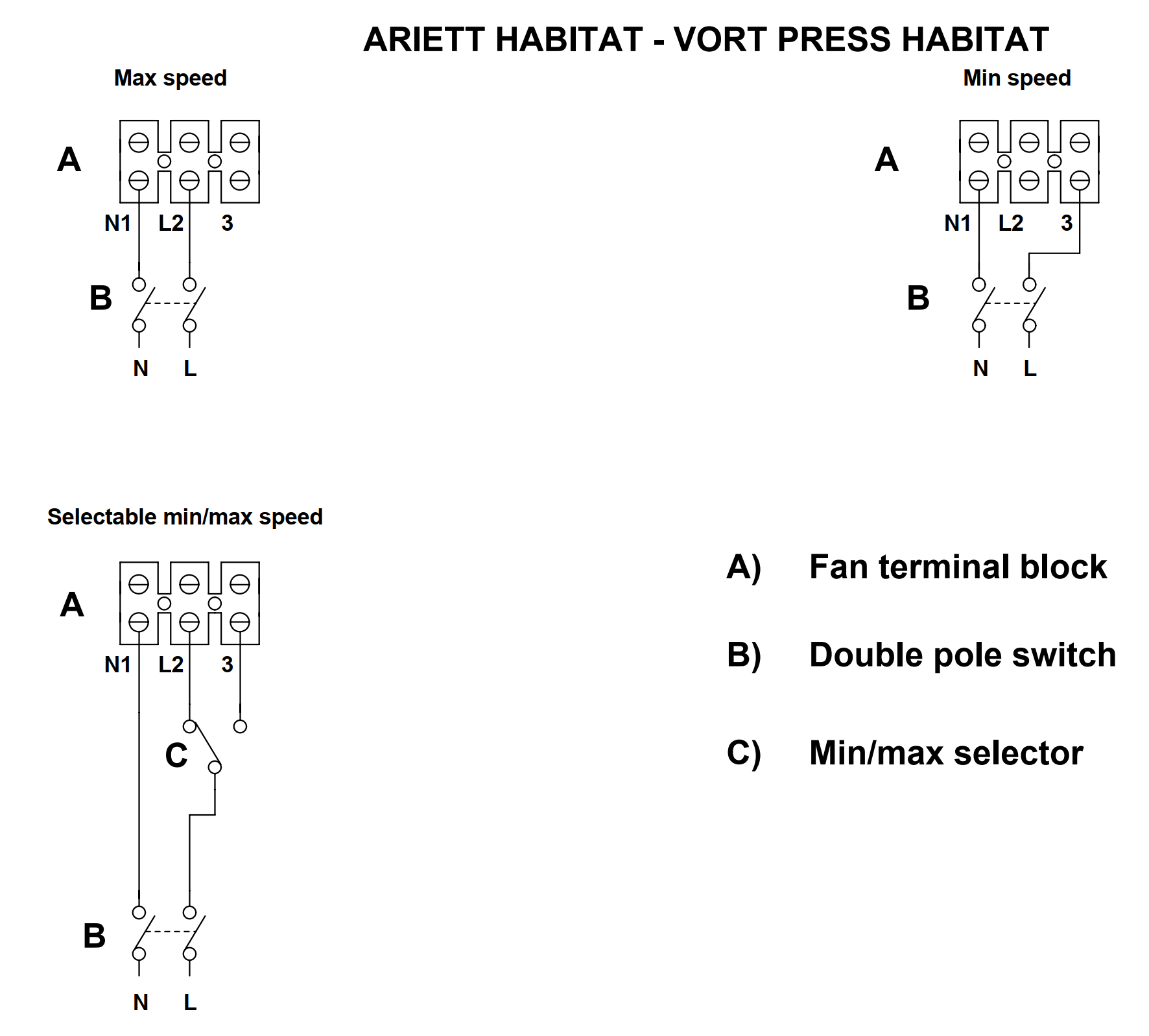

Priložena je spodnja shema:



Razumem da z načinom priklopa 'Max speed' oz. 'Min speed' omogočim eno izmed histrosti, ki jih potem ne morem spreminjat in ventilator s priklopom stikala vedno deluje v nastavljeni hitrosti.

Diagram 'Selectable min/max speed' pa nakazuje da je mogoč priklop preko komponente označene s C) Min/max selector. Torej to nakazuje na dodatno stikalo, ki bi ga moral montirat med stikalo za vklop in izklop? To se mi zdi malo čudno da bi imel dodatno stikalo samo za izbiro hitrosti ventilatorja.

Se to da kako zvezat na način, da prvi pritisk na stikalo (on) vklopi ventilator na hitrosti 1, drugi pritisk (off) ga izklopi, tretji pritisk (on) vklopi na hitrost 2, četrti pritisk (off) spet izklopi. Potem se pa ponavlja ta cikel. Najbrž bi za to rabil nek kontroler?

majaron

majaron

Majstr
28. mar 2009
1.037
399
83

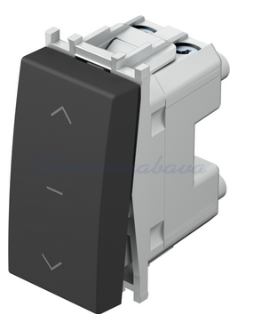

V primeru tripoložajnega stikala bi moral od vtičnice do ventilatorja napeljat dve fazi, kar je pa v tej točki rahlo nepraktično.

Raje bi rešil s kakim mikrokontrolerjem, ki bi ga zaprl kar v ohišje ventilatorja. če kaj takega obstaja?

A

Apollo8

Mahoney
15. avg 2007
14.667
6.226
113
Kot sam ugotavljas - za krmiljenje kot na shemi potrebujes dva vodnika od stikala do porabnika. Ce ju nimas pac izberi eno od hitrosti.

Vse tole okrog mikrokontrolerja...dec, ventilator je...ne komplicirat

  • Všeč mi je
Reactions: Hanzi
I

Izbrisan uporabnik #9334

Od vseh tehničnih izzumov je resnično najmanj uporabno ravno tisto - 'prvič, drugič, tretjič ...'
To je najbolj zgrešen koncept in najmanj pregleden, kontroliran. Brezveze.

Daj gor nekam k stikalom dodatno stikalo za izbiro hitrosti in čau. Že samo s pogledom boš videl v katerem režimu ti dela. Nikar komplicirat kjer ni treba.

majaron

majaron

Majstr
28. mar 2009
1.037
399
83
Ma ja sej najbrž bom kar izbral eno hitrost in je to to.
Me je samo zanimalo ali obstaja kaka simpl elegantna rešitev brez da vlečem dodaten vodnik.

Nazadnje urejeno:
McGiver

McGiver

Guru
14. avg 2009
14.439
4.312
113
Praktični odgovor: itak je najboljše, da laufa na max razen če je takrat preglasen, pol daš na min.

I

Izbrisan uporabnik #9334

Kaj nimaš treh žic? Potem daj majhen preklopnik kar k ventilatorju, saj ne rabiš močnega.

T

tony

Guru
23. jul 2007
9.386
1.354
113
Če bi že kdo želel delati znanost okrog kopalniškega ventilatorja, naj mu raje doda timer, ki ga bo ob pritisku na tipko vklopil na max hitrost in recimo čez 3 minute tudi izklopil... Vklopiš, ko si svetu že povedal svoje in greš... To bi bila precej bolj uporabna zadeva... :zmaga:
